為控制陰極保護的有效性，應根據具體構筑物的特點，在一定距離上，測量電解質溶液里受保護的目的物的電位。陽極和測量電極用電視攝像機監控。在海水里測量極化電位時，沒有必要中斷陰極保護電流，因?yàn)楹Ｋ辛己玫膶?dǎo)電性，歐姆電壓降可以忽略不計，所以只需要考慮將通電電位與保護電位準則進行比較[見式(2-34)]。在海水里測量時要采用銀-氯化銀-飽和 KC1參比電極[6]，雖然Cu-CuSO:參比電極在土壤里進行測量時非常有效，但在海水里，它對氯離子擴散非常敏感并與它們反應，從而改變了參比電位。

假如只有 Cu-CuSO:參比電極，殼體里應當灌裝飽和硫酸銅溶液并確保其不存在氣室，重新使用前應將殼體倒空，銅棒必須徹底清潔到露出金屬本色，并重新灌裝電解質溶液。

16.7.1 生產平臺

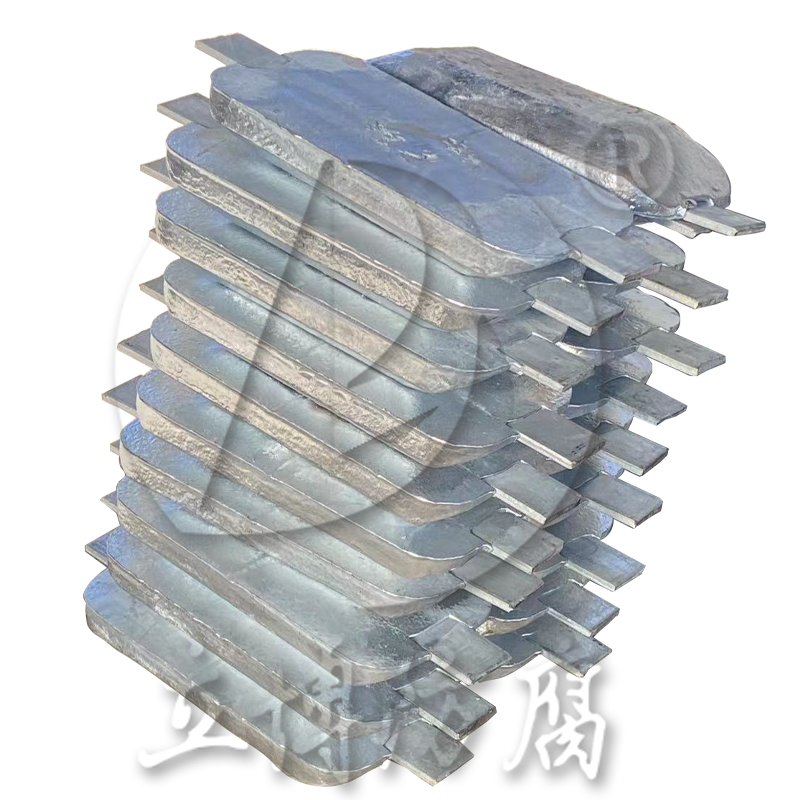

構筑物經過調試正式投入運行后，應在適宜時間對采用犧牲陽極保護的海洋平臺進行電位測量。在安裝強制電流保護裝置的地方，應在調試階段用固定的內裝式測量電極測量電位和陽極電流。

  在潛水員協助下，可以有兩種方式監控電位[31。在圖16-12(a)中，潛水員手持參比電極盡量靠近構筑物，并用無線電話把所在位置傳到甲板上，在甲板上記錄測量數據，這種方法只適用有覆蓋層的構筑物。在圖16-12(b)中，潛水員手持內裝參比電極并有數字顯示屏的儀器，用接觸探針與該構筑物實現電連通[11]。潛水員用無線電話轉述所在位置和電位讀數。但是，由于構筑物上常附著海洋生物，這些海洋生物很難除去，即使投人大量資金也只能局部清除，所以實際上探針并非總是有效實現申連涌。

  甲板上的技術人員完全依靠潛水員傳遞的信息，而這些信息并不可靠，而且也不能再現。因此，需要額外借助電視攝像機進行這樣的測量，甲板上的技術人可以通過錄像帶記錄測量位置和電位。圖16-12(a)的方案是比較有利的，因?yàn)閰⒈入姌O可以和電視攝像機組合在一起。在測量電位的同時，可以了解陽極的現狀、它們可能的鈍化狀態、陽極的損耗狀況等，如果海洋生物會妨礙陽極的正常使用，可以除去海洋生物。平臺每年進行一次例行外觀檢查，此時也要進行電位測量。強制電流保護裝置需要處于連續監管下，這樣可以在早期發現任何缺陷，及時采取措施進行修補。

16.7.2 港口構筑物

  港口構筑物非常容易接近，檢測時不受海浪影響。鋼樁接地一點問題也沒有，可以從碼頭上進行這方面的作業(見圖16-13的左側)。對于鋼筋混凝土構筑物，假如在它們的結構上無法實現可靠的接觸，就必須在船上進行測量(見圖16-13的右側)。

在用強制電流保護的裝置上，能否進行斷電電位測量以及是否要將IR降分量考慮在

內，這都取決于港口水質的導電性，通常導電率是相當高的，只有極少數內陸港口需要在這方面增加額外的費用。16.7.3 海底管道

因?yàn)楹５坠艿朗怯脿奚枠O保護的，所以檢測長距離海底管道的陰極保護的費用是非常高的。那些距離很短的采用強制電流保護的管道不在本節討論范圍，因?yàn)樗鼈儾捎玫氖莾?nèi)裝式測量電極，預期它們的監測不會有什么問題。

對于海底管道，有四種方案可以用來監控陰極保護的作用[11,31,33~36]。圖16-14所示為監控海底管道的陰極保護的四種方案。

(1)用電纜連接測量船與管道 用電纜把測量船與平臺連接起來，用遙控小車操縱參比電極。如果在淺海水域，可以從船上在管道上方直接進行監測。如果管道長度超過20km，敷設電纜就非常困難。

(2)測量參比電極之間電位差按此方法，將參比電極附裝在遙控小車的供電電纜上。在此小車上另有兩個電極，當小車沿管道行走時，根據這些電極之間的電位差數據就能說明犧牲陽極的有效性、缺陷所在位置和電流截取量、通電電位等。3.6.2節詳細說明了電位差的評價方法。根據該海洋平臺初始的電位差，用3.7.2節說明的方法測量的電位就能夠確定是否不必考慮在此管道里的歐姆電壓降。

所有測量數據都記錄在磁帶上，這樣在測量過程中可以進行必要的檢查，之后又能用計算機進行評價。這種方法已經在實踐中經過試驗，準確度相當高。

(3)磁感應法 將一根探針越過管道，其能夠得出用磁感應法測定的正在流動的保護電流量、被測量的實際陽極的作用、檢測出的缺陷面積等，在缺陷部位和在一定距離安裝的陽極上能夠記錄到增加的電流量?，F(xiàn)在這種方法已經頻繁使用，特別是與方案(2)結合起來采用。

(4)有數據遠程傳輸功能的電極電位探頭技術已經發展，可以用浮力浮子把探頭系泊在管道附近，并與管道實現電連通。只能從測量船上用代碼信號才能啟動這些探頭工作，它們讀出電位值并用聲納技術傳送回測量船。探頭的電池必須定期更換，這需要大量探頭，而且它們有被拖網損壞的危險。

方案(1)~(3)原則上僅適用于未埋地的海底管道，否則，探針無法精確地在海底管道上方定位。如果是埋地的海底管道，除了所述方法外，有必要根據它們的深度和到遙控小車的距離來確定它們的位置。
